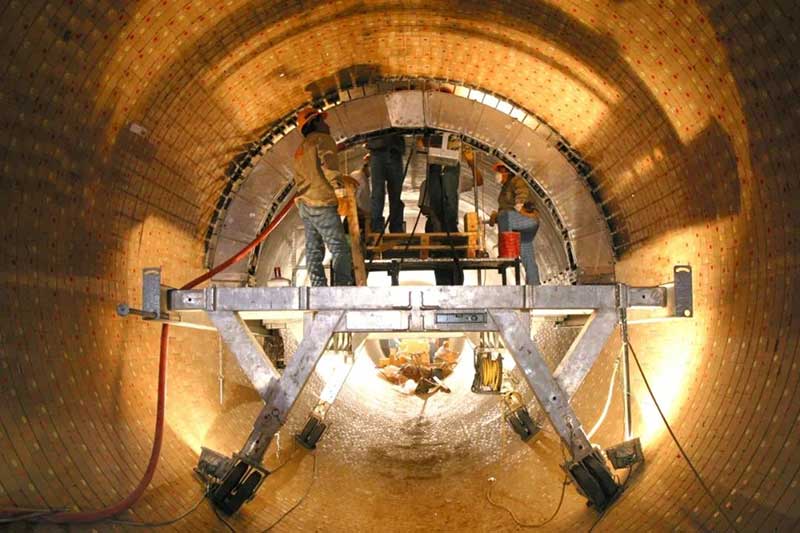

硅質耐火磚被稱為硅磚，屬于酸性耐火磚，適用于酸性氣氛或溶液的高溫窯襯里，為了提高砌體的整體性能，經常搭配耐火泥進行使用，硅耐火泥漿應作為接縫材料，砌筑時應預留伸縮縫并灌漿，以提高砌體的整體質量。

　　一、硅質耐火磚的特點

　　硅磚是一種含有93%以上二氧化硅的耐火磚，以二氧化硅(>96%)為主要原料、礦化劑和粘結劑，經混合、成型、干燥、燒制等工藝制成。

　　其主要特點如下：

　　1、硅磚是一種耐酸耐火材料，耐酸渣劑酸溶性強，耐堿腐蝕性差。

　　2、硅磚的荷載軟化溫度較高，一般為1640～1680℃之間。

　　3、當溫度高于300℃接近熔點時，硅磚是穩(wěn)定的。1450℃時，體積膨脹率為1.5%-2.2%，有利于保證砌體結構的強度和氣密性。

　　4、硅磚的缺點是耐熱震性(水冷1-4倍)、耐火性低(1670-1730℃)，不能用于溫度高、溫度變化頻繁的部位。

　　硅磚可分為焦爐硅磚、熱風爐硅磚、電爐硅磚、玻璃窯硅磚等鑄造使用，根據(jù)磚的復雜性，可分為標準磚、普通磚、異形磚和特種磚。

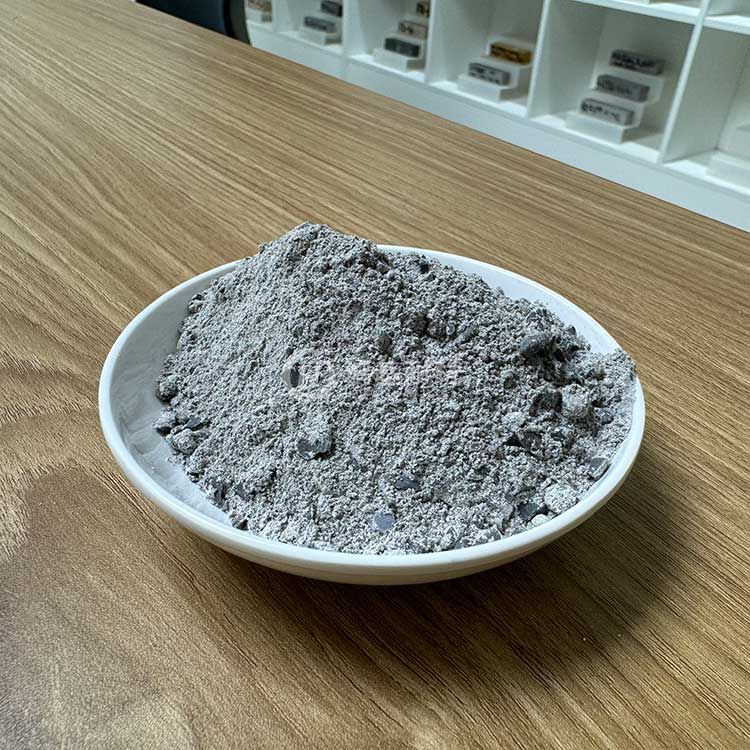

　　二、硅耐火泥漿的特性

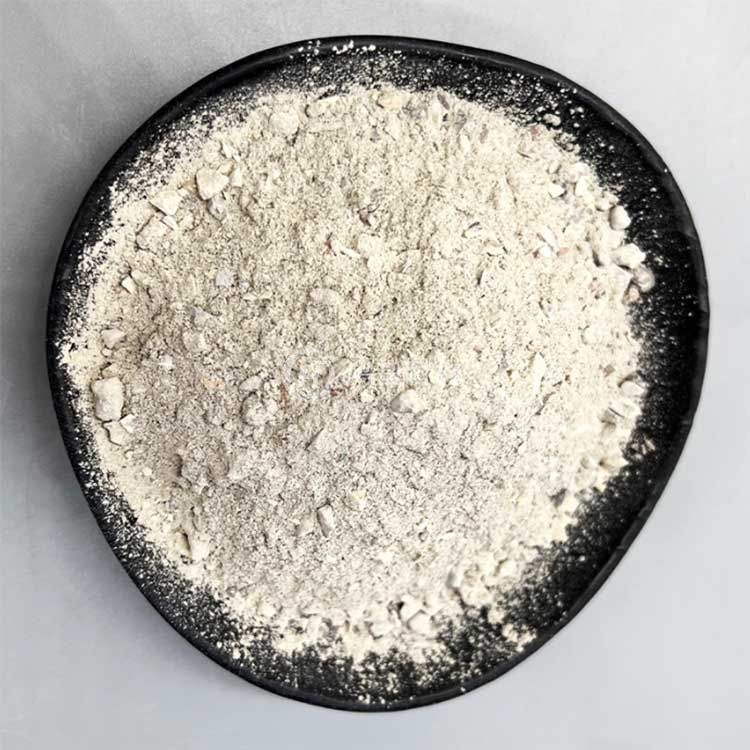

　　硅耐火泥漿由硅材料、軟粘土、化學粘合劑和添加劑組成。硅耐火泥漿的主要性能是：SiO2≥90%，干燥時抗彎強度≥1.5MPa，1400℃下3~4MPa，粘結時間為60-120s，硅質耐火泥漿主要用于焦爐、玻璃爐等熱力設備。攪拌后，粘稠粘稠，失水慢，施工方便，磚縫飽滿，粘結力強，耐腐蝕性好，耐磨性好。同時，可以節(jié)省耐火漿的用量。
